考試要帶啲咩？
✏️ 鉛筆

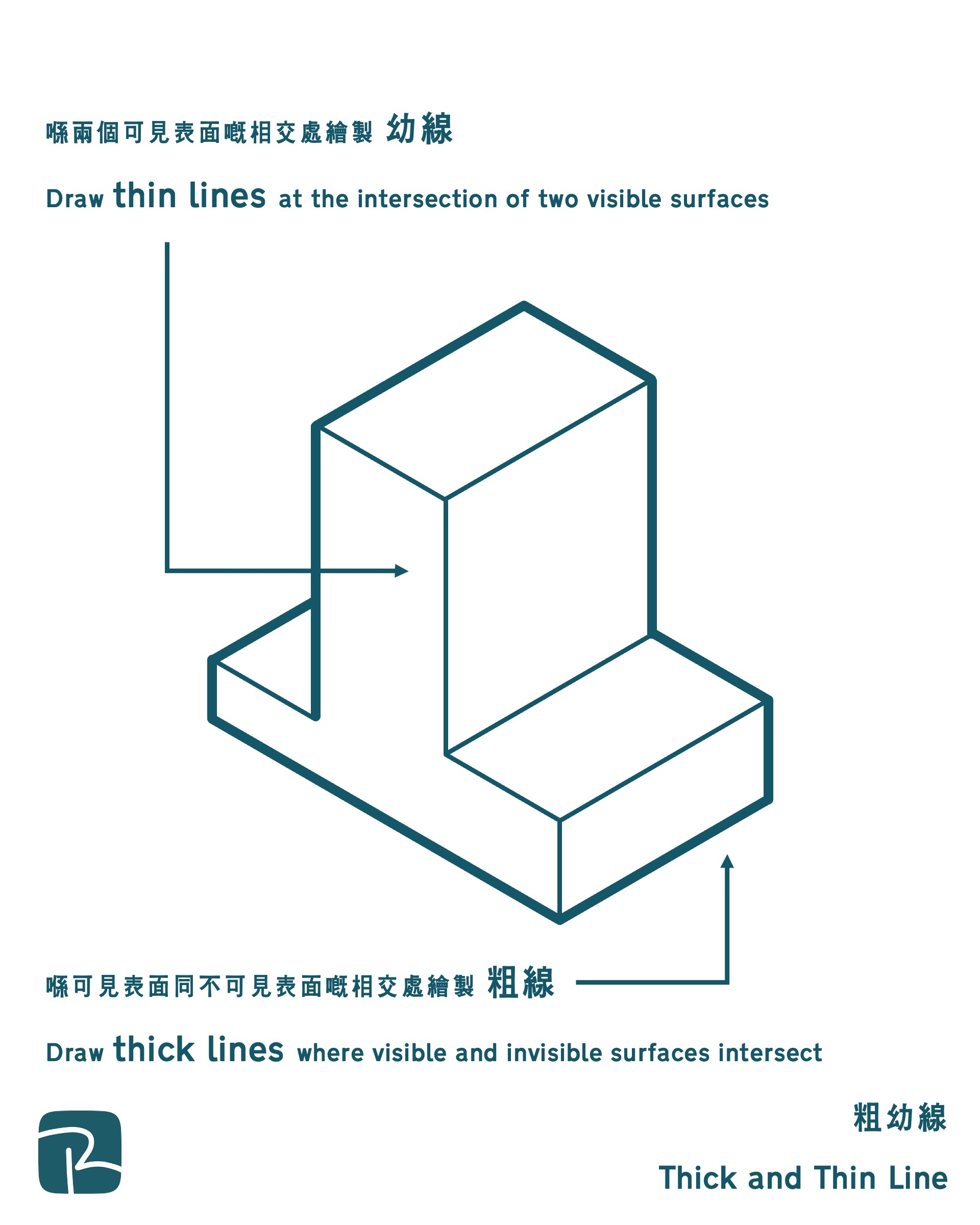

※ 建議攜帶 3H、HB、4B 至少各兩枝，確保您喺卷 2E 作畫期間能夠清晰展示主要線條同埋作圖線之間嘅差異；以及有效展示到粗幼線技巧 Thick and thin line。
🧮 計算機
※ 用嚟計算尺寸、齒輪比 Gear Ratio 等。
📏 有刻度嘅直尺
🖍️ 木顏色筆

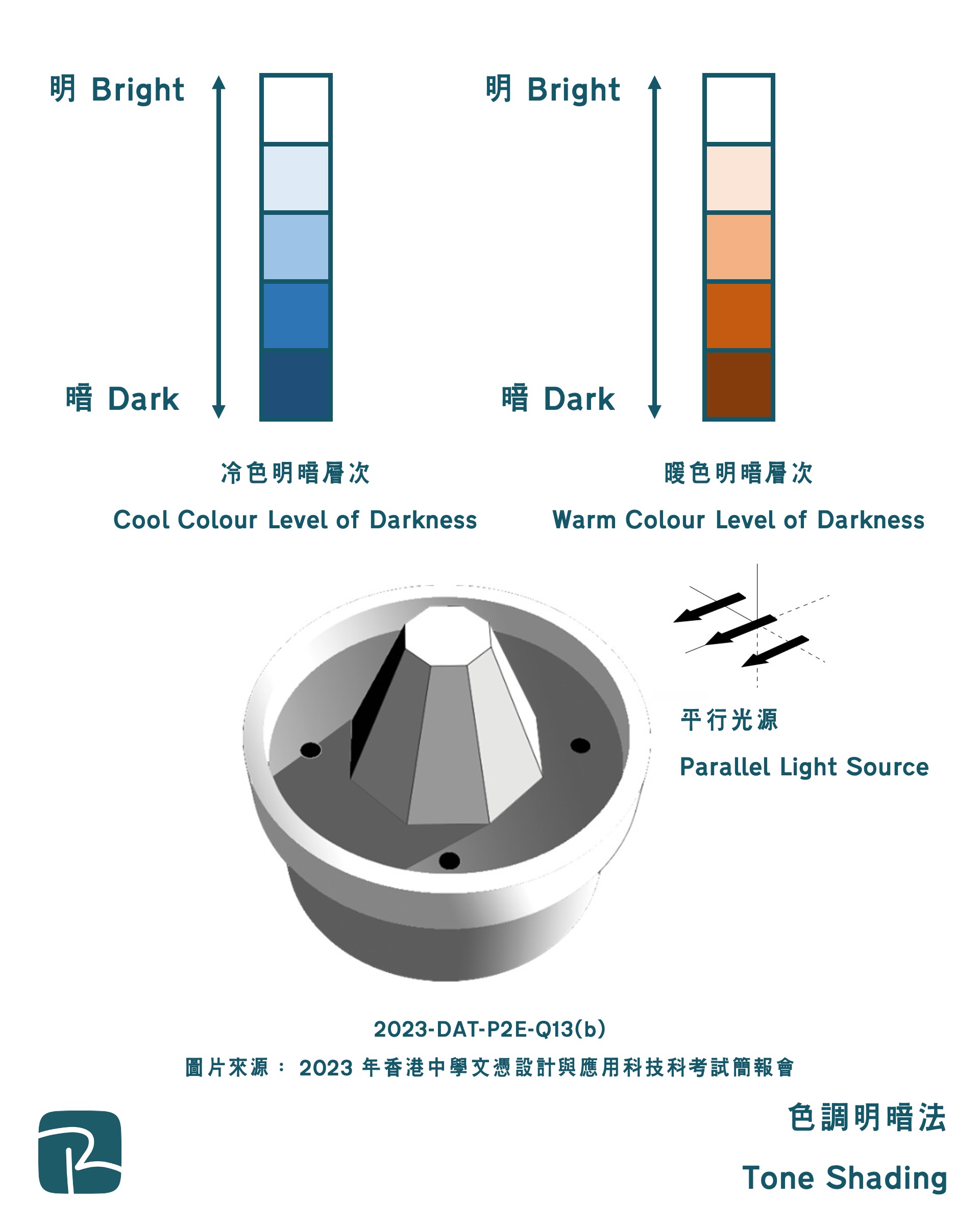

※ 卷一設計題、卷 2E 色調明暗法 Color Shading 都有機會用到，12 色較為理想。
🇹 T 字尺
※ 通常同你嘅繪圖板連埋，可以幫你喺繪畫卷 2E 正投影視圖 Orthographic Projection 期間更方便，快捷。
📐 45 度三角尺

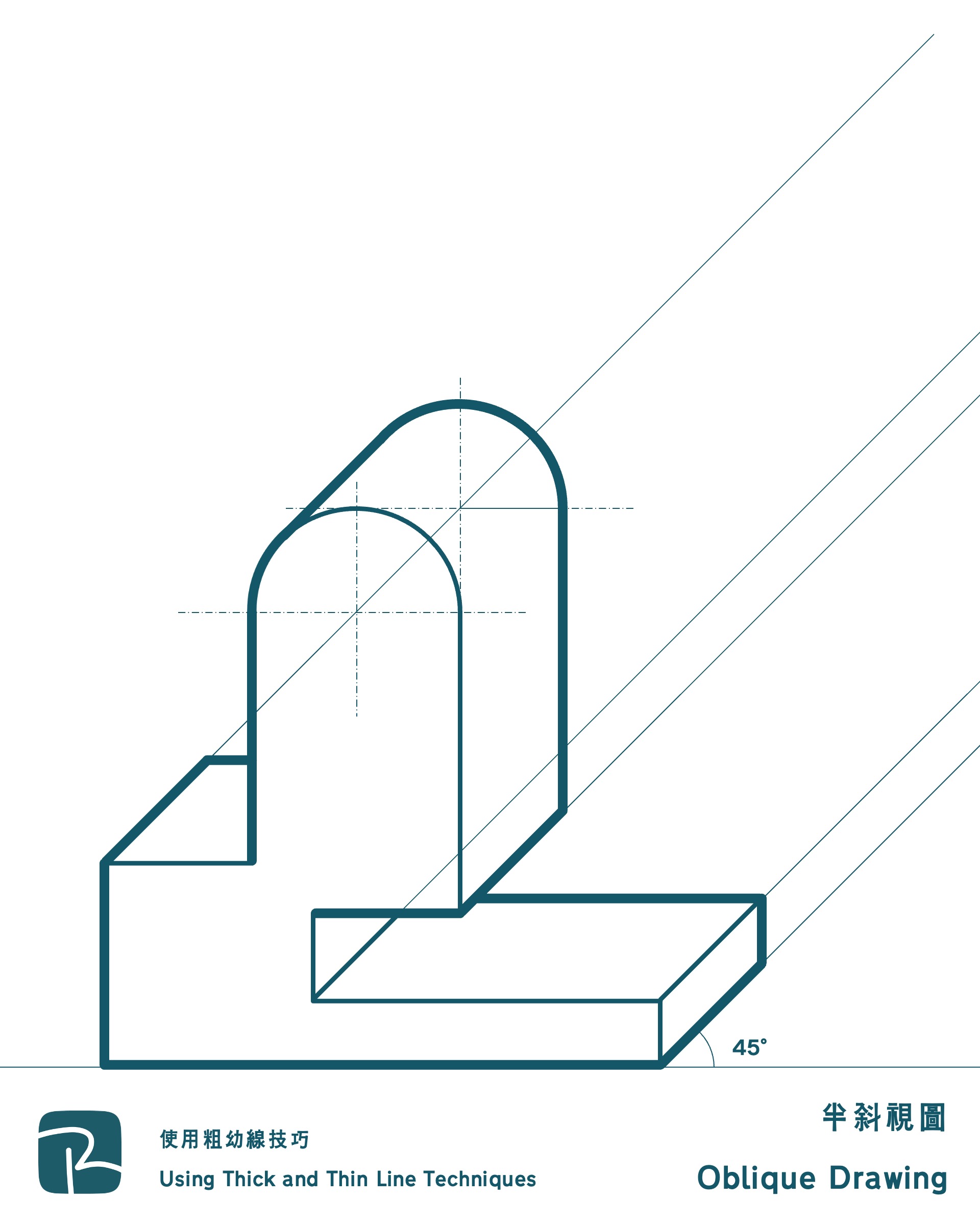

※ 繪畫半斜視圖 Oblique Projection 以及半斜視圖 Oblique Drawing 嘅時候使用。
📐 30 度三角尺

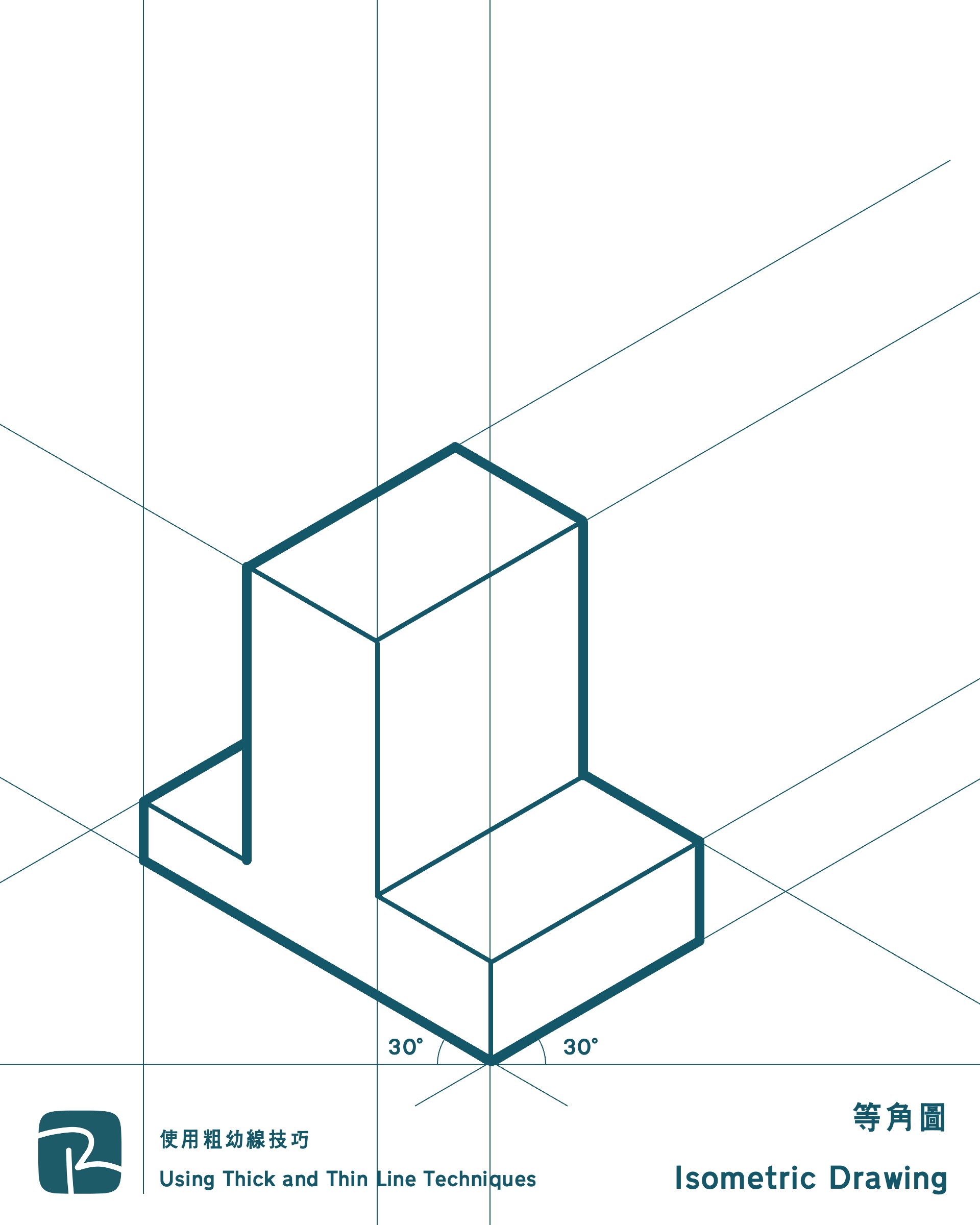

※ 繪畫等角圖 Isometric Projection 嘅時候使用。
⬜ 畫板
※ 作答卷 2E 嘅時候使用。
⭕ 圓規
➿ 捲尺
※ 如果你冇咩空間感，設計題又需要你為產品提供合理嘅尺寸，呢個時候你就可以拉開把捲尺嚟睇睇。
⚪ 圓及橢圓模板
⌒ 曲線板（雲尺）
∠ 量角器
考試資訊
考試日期
2024 年 4 月 10 日
考試時間
【試卷一】08:30 AM – 10:30 AM
【試卷二】11:15 AM – 12:30 PM
唔需要怕帶太多嘢工具會阻住你作答，到時你會有兩張枱／一張長枱，所以你一定會有足夠空間擺放工具。
由於 2024 DAT 依然有精簡作答安排， 因此你只係需要選答已報考兩個選修單元入面嘅其中一個選修單元！同埋，你只可以作答其中一份試卷嘅其中兩題！（言下之意，你唔可以 2B 揀一條嚟答，然後喺 2E 揀另外一條；兩條選答嘅題目只可以嚟自同一份試卷！）
考試有啲咩重點內容要識？
試卷一／科技、設計與社會
下列表格係歷年考過嘅題目，供大家參考：
| 年份 | 必答題 | 選答題 Q2 | 選答題 Q3 | 選答題 Q4 |
|---|---|---|---|---|
| 2023 | 設計一個手拉式流動儲物裝置（用於戶外燒烤活動） | 戶外自動感應燈 | 窗戶 | 電動按摩椅墊 |
| 2022 | 設計一個座地式衣物晾曬裝置 | 椅子 | 升降機 | 飲水機 |
| 2021 | 設計一個固定手提電話的裝置（用於輔助拍攝） | 扶手電梯 | 手動馬鈴薯切割器 | 浴缸投影球 |
| 2020 | 設計一張便攜的戶外用野餐檯 | 垃圾桶 | 節約用水式水槍 | 單車行車燈 |
| 2019 | 改良一部嬰孩手推車 | 電視遊戲主機及無線控制器 | 由油桶改裝而成的戶外烤焗爐 | 手動發電電筒 |
| 2018 | 設計一個單車停泊裝置 | 自助出入境檢查系統（e-道） | 「小心地滑」直立式告示牌及單圖投影機 | 蘋果削皮機 |
| 2017 | 設計一座旋轉盤（氹氹轉） | 榨汁器 | 音樂盒 | 地磚 |
| 2016 | 設計一座流動通訊裝置充電站 | 水果拼盤造型設計 | 廢物分類回收箱 | 單車 |
| 2015 | 設計一個供八人乘坐的摩天輪車廂 | 風扇 | 相架 | 座椅 |
| 2014 | 為一輛修路工程車設計一套可附加於尾部的安全裝置 | 「小心地滑」標示牌 | 樹木支架 | 塑膠道路圍欄（水馬） |
| 2013 | 為街道清潔工人重新設計一輛手推車 | 交通標柱 | 建築物 | 郵筒 |
| 2012 | 為學校的試場重新設計一套桌子和椅子 | 植物 | 水龍頭 | 放置於旅遊景點的固定裝飾板塊 |
| PP | 植物灑水系統 | 計算機 | 塑膠飲用水樽 | 組裝工作間的一台機械臂 |
| SP | 車輛出入控制及收費設施 | 電話 | 椅子 | CE 標誌、年齡警告標誌、環保設計 |
必答題提示
考評局講咗好多年，話考生嘅圖像傳意表現差異好大！
所以記得：
- 徒手繪畫嘅草圖唔好咁草率，表達嘅訊息要清楚！
- 善用答題簿空間作答！佢俾晒成頁你就用晒成頁佢！
- 用圖去說明設計意念，唔好用咁多字！文字注釋必須精簡同易於理解，用嚟輔助說明技術層面嘅資料，例如尺寸同材料。
唔好用 Marker 同簽名筆草繪或者油顏色！如果唔係透底嘅話 Marker 會好難改你份卷！要油顏色就用顏色筆！
寫答案唔好用淺色過 HB 嘅鉛筆，筆觸唔好太輕，如果 Marker 睇唔到答案，咁佢就俾唔到分你㗎喇！
草圖入面嘅文字注釋，最好用原子筆或者 HB 鉛筆以合適嘅力度書寫。
請務必留意題目所講嘅係「設計 DESIGN」定係「改良 MODIFY」，如果係「改良 MODIFY」嘅話（好似 2019 年嗰題咁），你必須係改善題目所提供設計嘅不足，絕對唔可以由零開始整一件新嘅設計出嚟！
答題之前，分析下題目要你做啲咩先！分析完，你就可以大概估到每一分係點俾！Highlight 完再落筆，咁樣先至唔會答漏嘢！
用文字作答嘅題目，最好用藍色或者黑色原子筆書寫。
重點內容提示
S.1 設計與創新 Design and Innovation
設計原理 Design Principles
2024 DSE 重要指數：⭐
難易度：💣💣
考評局至 2018 DSE 開始就冇再考核同設計原理相關嘅題目，但 2022 DSE 第 2 條（路易十五同路易幽靈凳）正正就係同大家講：「我可以 S1 嘅題目，只不過係唔出住先啫！」
因此，大家係值得理解同記一記唔同嘅設計原理，防患未然！
參考連結：
https://recurso.com.hk/dse-a/dat/design-pricniples/
參考試題：2017-DAT-1-Q4(c), 2017-DAT-1-Q4(a), 2016-DAT-1-Q2(b), 2015-DAT-1-Q4(c)(d), 2015-DAT-1-Q4(a), 2013-DSE-DAT-1-Q3(a), 2012-DAT-1-Q2(b), 2012-DAT-1-Q2(a)(i)
人體工學 Ergonomics
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣💣
呢類題目通常叫你就題目提供嘅產品去列出相應嘅人體工學特徵 Ergonomic Features／人體工學考慮 Ergonomic Considerations，然後再講返呢個特徵／考慮可以幫使用者舒適、安全咁使用嗰件產品！
部分人體特點 → 設計產品嘅時候要考慮嘅因素／特徵：
1／肢體 Limb
腿部嘅長度 Leg length、臀部嘅闊度 Hip width、手肘嘅長度 Elbow length、身高 Height 等
→ 設計產品嘅時候需要考慮到唔同人嘅人體尺寸，令大部份嘅使用者都可以舒適咁使用產品。
2／形狀 Shape
手形 Hand shape（手指嘅弧度 Curvature of fingers、手掌嘅大小 Size of palm）
→ 設計配合手形嘅把手 Handle designed to fit the hand shape，增加手部與把手之間嘅接觸面積同握持力，防止把手滑脫 Increase the contact area and gripping force between the hand and the handle, prevent the handle from slipping
臀部形狀 Hip shape
→ 設計座椅嘅時候加入軟墊／彎曲形狀 Add cushions / curved shapes when designing seats，增加臀部與座墊之間嘅接觸面積，令重量平均分佈，減少壓力 Increase the contact area between the hip and the seat cushion to evenly distribute weight and reduce pressure
題目例子：
× 寫出電動按摩椅墊的兩項人體工學特徵。State two ergonomic features of the electric massage chair cushion. [2023-DAT-P1-Q4(a)]
× 利用註釋草圖，指出兩項椅子 A 的人體工學特徵，並說明如何讓使用者坐下時感到舒適。Using annotated sketches, state two ergonomic features of Chair A and explain how it is comfortable for users when seated. [2022-DAT-P1-Q2(a)]
呢度有啲常見嘅人體工學特徵／考慮供大家參考：
| 常見人體工學特徵 Ergonomic Features | 好處 Advantages |
| 以軟性物料製造 Made of soft material | 力可平均分布，以減少壓力 Force can be evenly distributed to reduce pressure |
| 有坑紋 Grooved | 增加握持時的摩擦力 Increase friction when holding |
| 波浪形 Wave-like grip | 配合手指間的凹凸弧度 To fit the curvature between fingers |
| 圓柱形設計 Cylindrical design | 配合手掌握持把手時的形態及大小 Match the size and shape of palm when holding |
| 寬橡膠圈 Wide rubber ring | 方便使用者施力 Facilitate user to apply force when unscrewing the cup |
| 常見人體工學考慮 Ergonomic Considerations | 好處 Advantages |
| （物件）安裝在適當的位置和高度(Something) should be installed in a suitable position and height | 令不同高度的使用者都能夠（描述好處）Users of different heights can (describe the advantage) |
參考試題：2023-DAT-P1-Q4(a), 2022-DAT-P1-Q2(a), 2020-DAT-P1-Q3(a), 2018-DAT-P1-Q2(a)(i), 2017-DAT-P1-Q2(b)(i), 2016-DAT-P1-Q4(a), 2012-DAT-P1-Q3(a)(ii), PP-DAT-P1-Q2(b), SP-DAT-P1-Q3(c)
安全設計 Safety Design
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣
呢類題目比較似係考你生活常識，好難有一個標準嘅答案，而考生歷年嘅表現都好飄忽，時好時差。不過幾唔肯定都好，畫咗先算。祝你好運！
題目例子：

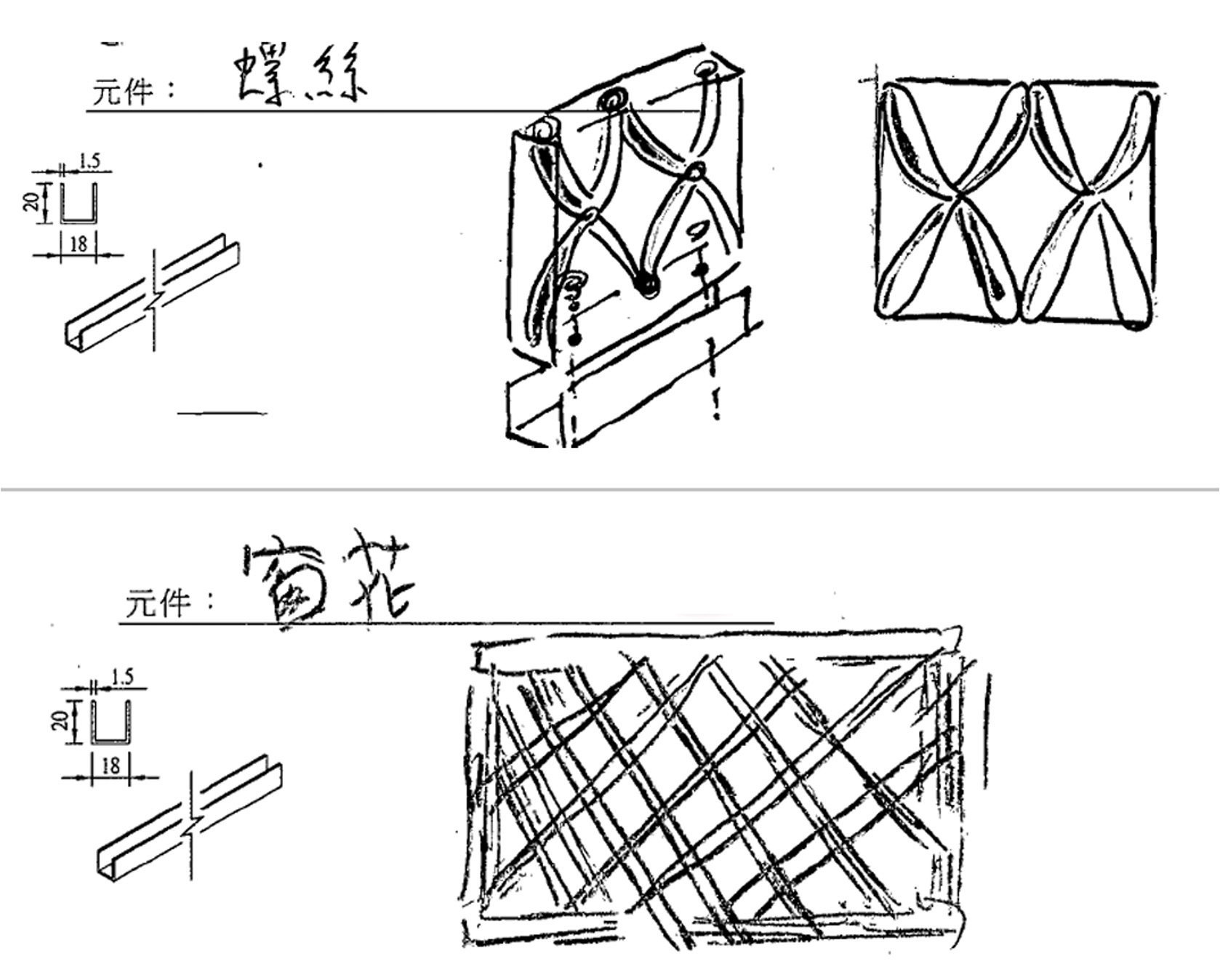

× 運用下圖鋁合金槽，在橫趟式窗戶上設計一組窗花，以有效避免小童於窗戶打開時意外跌出窗外。利用注釋草圖展示該設計，並寫出一個用作安裝窗花在窗框上的主要元件。Design a set of window grids for the slider window using the aluminum alloy channel in the figure below so as to effectively prevent children from falling through the window accidently（佢份卷真係寫 accidently）when the window is open. Use annotated sketches to show your design. Write down a major component used for installing the window grids onto the window frame. [2023-DAT-1-Q3(b)]
圖片來源：2023 年香港中學文憑設計與應用科技科考試簡報會簡報表
參考試題：2023-DAT-1-Q3(b), 2022-DAT-1-Q4(e), 2022-DAT-1-Q3(c)(i), 2021-DAT-1-Q3(c), 2021-DAT-1-Q2(d), 2020-DAT-1-Q4(f), 2016-DAT-1-Q4(c), 2015-DAT-1-Q2(a)(iii), 2013-DAT-1-Q2(d)
設計改良 Design Modifications
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣
同「安全設計」題差唔多，比較似係考你常識。睇吓 Past Paper 就知道佢講咩㗎喇！
題目例子：

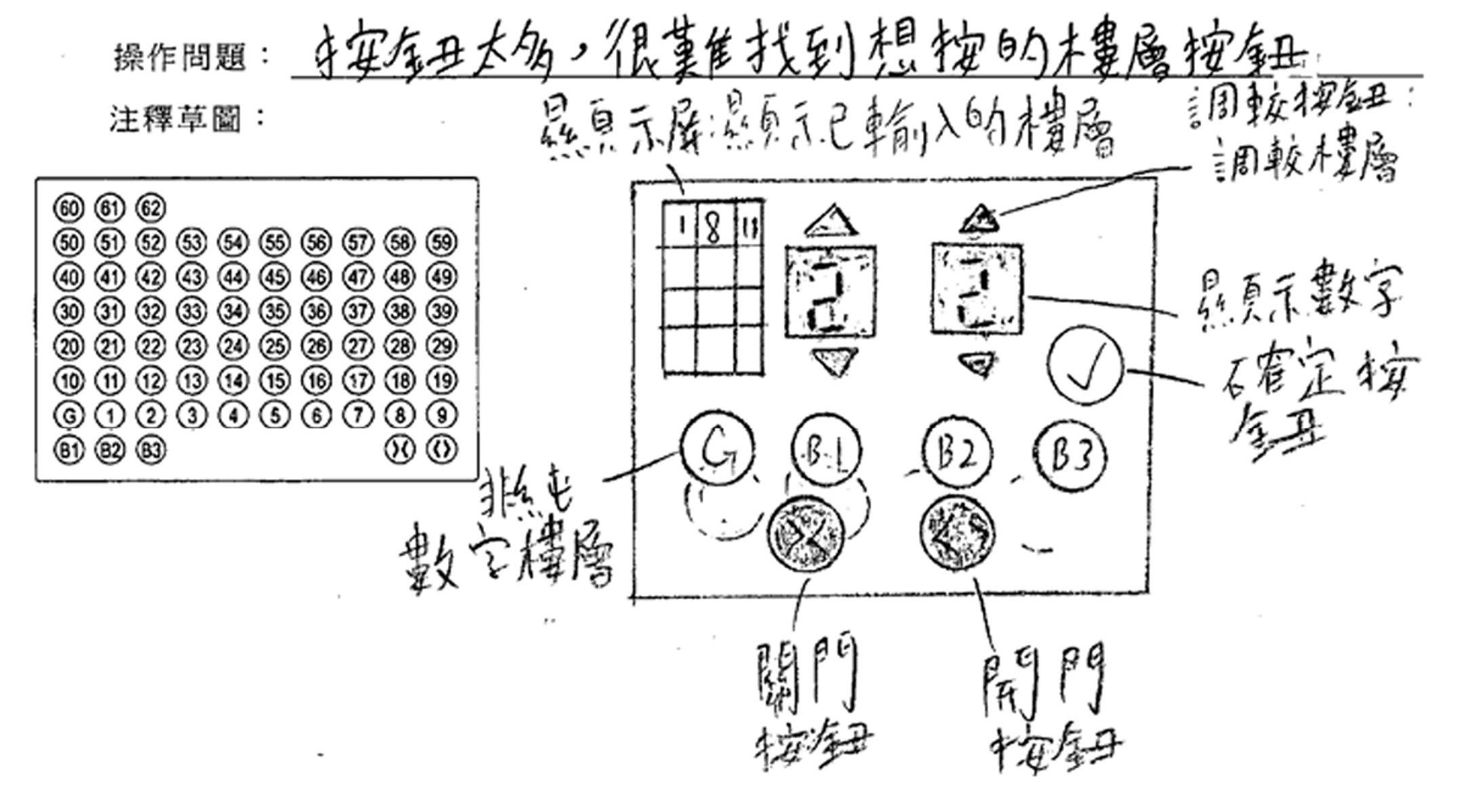

× 下圖展示一塊設有大量樓層按鈕的面板。寫出操作該面板的一個問題。在下面空白位置上，利用注釋草圖，展示一款面板，以解決該操作上的問題，並說明使用方法。The figure below shows a panel with a large number of floor buttons. State one problem of operating the panel. In the space provided below, using annotated sketches, show a type of panel to solve the operational problem and explain how to use it. [2022-DAT-1-Q3(d)]
圖片來源：2022 年香港中學文憑設計與應用科技科考試簡報會簡報表
參考試題：2023-DAT-1-Q2(d), 2022-DAT-1-Q3(d), 2020-DAT-1-Q4(b), 2020-DAT-1-Q2(c), 2019-DAT-1-Q3(b), 2018-DAT-1-Q4(b), 2018-DAT-1-Q3(a)(iii), 2017-DAT-1-Q4(d), 2017-DAT-1-Q3(c)
設計的優點、缺點和限制 Advantages, Disadvantages and Limitations of the design
2024 DSE 重要指數：⭐⭐⭐
難易度：💣
唔會溫到，憑你常理回答就得。
| 優點 Advantages | 點解方便咗使用者去使用呢個產品？點解用呢個產品嘅時候會安全咗？ 例子：[2013-DSE-DAT-1-Q2(b)]  × 附有內置照明燈，容易在夜間看見標柱 With built-in lamp, easy to observe at night |
| 缺點 Disadvantages | 點解呢個產品會令到使用者感到不便？ 例子：[2014-DSE-DAT-1-Q4(b)] 塑膠的道路圍欄（水馬） × 需要注入水 Need to fill up with water |
| 限制 Limitations | 同原有嘅產品比較，點解佢會冇咁好用？ 例子：[2018-DSE-DAT-1-Q3(b)(ii)] 現場實地投射告示標誌 v.s. 實體告示牌 × 人多擠迫時，會阻礙顯示標誌的投射 People will block the projected signage when it is over-crowded × 當四周有強光時可能無法清晰看到投射的標誌和內容 The projected signage may not be clearly visible when there is strong light around × 地面需平坦，有高低差距如梯級會令投射形狀變形 The surface to project the signage should be flat, a rugged surlace such as staircase will deform the shape of the projected signage |
參考試題：2022-DSE-DAT-1-Q4(a), 2018-DSE-DAT-1-Q4(a)(iv), 2018-DSE-DAT-1-Q3(b)(ii), 2014-DSE-DAT-1-Q4(b), 2014-DSE-DAT-1-Q3(a), 2013-DSE-DAT-1-Q2(b), 2012-DSE-DAT-1-Q3(b), PP-DSE-DAT-1-Q3(d)(i)
顏色 Colour
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣
要講得出每種顏色對人產生嘅心理影響（啫係喺設計上用嗰種顏色會有啲咩好處）。
| 顏色象徵嘅部份意義： | |
| 紅色 Red | 危險 Danger、火 Fire、溫暖 Warmth、熱情 Passion |
| 橙色 Orange | 陽光 Sunshine、快樂 Happiness |
| 黃色 Yellow | 光明 Light、希望 Hope |
| 綠色 Green | 環保 Environmentally friendly、新鮮 Fresh、安全 Safe |
| 藍色 Blue | 冷靜 Calm、理性 Rational、值得信賴 Trustworthy |
| 紫色 Purple | 高貴 Noble、優美 Graceful |
曾經考核嘅例子：
／紅色 Red／
× 能令人聯想到熱的物件，例如火 People can associate red colour with heat, such as fire
× 令使用者精神上對環境和物件更加敏感 Makes user mentally more sensitive to the environment and objects
／黃色 Yellow／
× 可以吸引注意力，即使從遠處也不會錯過，讓人們有時間避免危險 Yellow can draw attention and is hard to miss even from a distance, giving people time to avoid the hazard
參考試題：2023-DAT-1-Q4(f), 2022-DAT-1-Q4(d), 2018-DAT-1-Q3(a)(i), 2017-DAT-1-Q4(b)(iii), 2017-DAT-1-Q4(b)(ii)
S.2 科技原理 Technological Principles
邏輯門 Logic Gate
2024 DSE 重要指數：⭐⭐⭐
難易度：💣
邏輯門 Logic Gate 係用嚟處理由 1 同 0 表示嘅二進制訊號，例如「通電」或者「唔通電」。
「與」門 AND Gate：
當所有輸入係「1」嘅時候，輸出先至會係「1」。
「或」門 OR Gate：
當其中一個輸入係「1」嘅時候，輸出就會係「1」。
「非」門 NOT Gate：
輸入訊號同輸出相反。
參考試題：2023-DAT-P1-Q2(a)(i), 2022-DAT-P1-Q3(c)(i)
感應器 Sensor
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣💣💣
你需要知道唔同感應器嘅種類、探測原理、工作原理、好處、以及限制！
往年曾經考核嘅感應器淨係得紅外線感應器 Infrared Sensor 同埋超聲波感應器 Ultrasonic Sensor，無人知道今年會唔會考核其他感應器，所以建議都係簡單咁記一記其他感應器嘅探測原理！
（施工中，詳細內容將於稍後更新，請留意 @dse.recurso Story 嘅最新消息！）
參考試題：2023-DAT-P1-Q2(b), 2022-DAT-P1-Q3(a), 2021-DAT-P1-Q2(c)(i), 2020-DAT-P1-Q2(a), PP-DAT-P1-Q4(b)
電子元素 Electronic Elements
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣
你需要知道各種電子元素嘅名稱、用途、相應嘅電路符號、好處、以及壞處！
參考連結（已經全部寫晒！）：
https://recurso.com.hk/dse-a/dat/electronic-elements/
參考試題：2023-DAT-P1-Q2(c), 2021-DAT-P1-Q4(c), 2020-DAT-P1-Q4(a) & (c), 2019-DAT-P1-Q4(b)
機械組織 Mechanisms
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣 – 💣💣💣💣💣
好多，但非常重要（因為一年至少有兩條係考緊呢樣嘢），一定要記得點用，點畫！
齒輪 Gear
簡單齒輪系 Simple gear trains
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
正齒輪 Spur gears：正齒輪嘅齒同軸線平行
關鍵字：主動輪 Driving Wheel、隨動輪 Follower Wheel、惰輪 Idler
功能：
- 將一個軸嘅運動傳遞到另一個軸 Transmit the motion of one axle to another
- 傳送力量 Transmit power
- 改變運動速度 Change the speed of motion
- 改變運動方向 Change the direction of motion
- 改變運動形式 Change the form of motion
複合齒輪系 Compound gear chains
關鍵字：主動輪 Driving Wheel、隨動輪 Follower Wheel、惰輪 Idler
功能：
- 增加／減少運動速度 Increase / Decrease motion speed
傘齒輪 Bevel gears
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
功能：
- 改變旋轉方向而唔改變速度 Change the direction of rotation without changing the speed
齒條和齒輪 Rack and pinion
圖片來源：香港考試及評核局 設計與應用科技科考試簡報會簡報表、香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
關鍵字：齒條 Rack、齒輪 Pinion
功能：
- 將旋轉運動變成直線運動 Changes rotary motion into linear motion
蝸桿和蝸輪 Worms and worm gears
圖片來源：香港考試及評核局 設計與應用科技科考試簡報會簡報表
關鍵字：主動輪 Driving Wheel (蝸桿 Worm)，隨動輪 Follower Wheel (蝸輪 Worm Gear)
性質：
- 具自鎖性，不易反轉 Property of self-locking and would not reverse easily
功能：
- 用作防止倒轉裝置 Used as a device to prevent reversal
棘輪和棘爪 Ratchet and pawl
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
功能：
- 防止傳動機構反轉，可保持單一方向嘅直線或旋轉運動 Prevent the transmission mechanism from reversing, the linear or rotary motion can be maintained in a single direction
帶傳動 Belt Drive
帶和滑輪 Belts and pulleys
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
關鍵字：主動輪 Driving Wheel，隨動輪 Follower Wheel，電動機 Motor，帶 Belts，滑輪 Pulleys
功能：
- 舉起重物 Lift heavy objects
- 改變施力方向 Change the direction of force application
- 傳送力量 Transmit power
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
交叉滑輪功能：
- 主動輪同隨動輪反向旋轉 Driving wheel and the follower wheel are rotate in the opposite directions
同步帶和輪 Timing belts and pulleys／齒形帶傳動 Toothed belt drive
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
關鍵字：齒形帶 Toothed belt，齒形帶輪 Toothed pulley
功能：
- 用於高精度機器 Used in machines with high precision
（透過嚙合非常精確地同步驅動 Driven synchronously very accurately by meshing）
鏈輪和鏈條 Sprockets and chains
圖片來源：香港考試及評核局 設計與應用科技科考試簡報會簡報表、香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
關鍵字：主動鏈輪 Driving sprocket，隨動鏈輪 Follower sprocket，鏈條 Chain
好處：
- 不會因拉伸而變形 Will not deform due to stretching
- 不會滑動並可傳遞大負載功率輸出 Will not slide and can transfer a large load power output
凸輪 Cam
凸輪和隨動件 Cam and follower
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
功能：
- 傳輸和控制運動 Transmit and control motions
（使用輸入旋轉運動來產生線性運動 Uses an input rotating motion to generate the linear motion） - 週期性地往復移動或擺動 Move reciprocally or swing periodically
滑塊曲柄機構 Slider crank (Crankshaft)
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
關鍵字：滑塊 Slider，曲柄 Crank
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
關鍵字：轉軸 Shaft，曲軸 Crankshaft
功能：
- 增加扭力／力矩 Increase torque / moment
- 旋轉運動與直線運動之間的轉換 Convert between rotary motion and linear motion
- 用於傳遞力和產生： Used to transfer force and produce:
旋轉運動 Rotary motion
搖擺運動 Swinging motion
直線運動 Linear motion
往復運動 Reciprocating motion
軌跡運動Trajectory motion
連桿 Linkages
圖片來源：香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》
關鍵字：支點 Pivot，固定支點 Fixed pivot point
功能：
- 傳遞或轉換：Transmits or transforms:
旋轉運動 Rotary motion
搖擺運動 Swinging motion
直線運動 Linear motion
往復運動 Reciprocating motion
參考試題：2022-DSE-DAT-1-Q3(b), 2022-DSE-DAT-2C-Q8(e)(ii)&(iii), 2022-DSE-DAT-2C-Q8(d), 2021-DSE-DAT-2C-Q8(b)(i)&(ii), 2021-DSE-DAT-1-Q4(d), 2021-DSE-DAT-1-Q3(d), 2021-DSE-DAT-1-Q2(b), 2021-DSE-DAT-1-Q2(a), 2020-DSE-DAT-1-Q2(b), 2019-DSE-DAT-1-Q4(a), 2019-DSE-DAT-1-Q3(c), 2019-DSE-DAT-1-Q2(d), 2019-DSE-DAT-1-Q2(c), 2019-DSE-DAT-2C-Q9(d)(i), 2018-DSE-DAT-1-Q4(a)(iii), 2017-DSE-DAT-1-Q3(a), 2017-DSE-DAT-1-Q3(b), 2016-DSE-DAT-1-Q4(b), 2012-DSE-DAT-1-Q4(c)
機械組織 Mechanisms – 槓桿 Lever
第一類槓桿 First Class Lever
支點（Pivot）喺中間，可以改變運動方向同力量。
第二類槓桿 Second Class Lever
重點（Load）喺中間，可以慳力。
第三類槓桿 Second Class Lever
力點（Effort）喺中間，可以方便用力。
參考試題：2023-DAT-1-Q3(d), 2022-DAT-1-Q4(c), 2020-DAT-1-Q3(b)(i), 2017-DAT-1-Q2(a)(ii), 2013-DAT-2C-Q8(a)
有時題目可能會問你機械利益 Mechanical Advantage，究竟點樣喺操作時更慳力。
題目例子：根據題 (b)(i) 的機械原理， 改良操作桿的設計時操作水槍時更省力。利用注釋草圖， 展示改良後的設計，並說明如何使操作時更省力。Based on the mechanical principle of (b)(i), improve the design of the trigger to reduce the amount of effort needed when operating the hose nozzle. Using annotated sketches, show the improved design and explain how it requires less effort to operate. [2020-DSE-DAT-1-Q3(b)(ii)]
參考答案：將支點移向較接近重點的位置，增加「支點至力點」的力矩及減少「支點至重點」的力矩。Move the pivot closer to the load, increase the moment between “pivot and effort’ and decrease the moment between ‘pivot and load’.
參考試題：2020-DSE-DAT-1-Q3(b)(ii), 2017-DAT-1-Q2(a)(iii)
光學 Optics
2024 DSE 重要指數：⭐⭐
難易度：💣💣💣💣
考過三次，三次嘅考生表現都唔理想。
完全唔知點解呢類題目會出現喺 DAT，但你可以簡單睇睇凸透鏡 Convex Lens 同凹透鏡 Concave lens 嘅性質！
參考試題：2021-DSE-DAT-1-Q4(b), 2020-DSE-DAT-1-Q4(d), 2018-DSE-DAT-1-Q3(b)(i)
材料 Materials
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣
設計題不時都會問你應該要用啲咩材料、佢有啲咩機械特性／物理特性、甚至係點解適合用喺嗰件產品度。所以就算你唔做 2C 卷都好，都要至少木、膠、金各記兩種材料，咁樣先至萬無一失！
流程圖 Flow Chart
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣💣
已經連續考咗四年，唔知今年會唔會再出。如果唔識嘅話，可以睇一睇返下面嘅連結！
https://recurso.com.hk/dse-a/dat/flow-chart/
參考試題：2023-DAT-P1-Q2(a)(i), 2022-DAT-P1-Q3(c)(i), 2021-DAT-1-Q2(c)(ii), 2020-DAT-1-Q2(e)
S.3 價值與影響 Value and Impact
知識產權 Intellectual Property
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣
背書題，睇返下面條 Link 就得。
https://recurso.com.hk/dse-a/dat/intellectual-property/
參考試題：2023-DAT-P1-Q2(e), 2022-DAT-P1-Q2(e), 2021-DAT-P1-Q4(f), 2016-DAT-P1-Q4(d)
製造系統 Manufacturing Systems
2024 DSE 重要指數：⭐⭐
難易度：💣

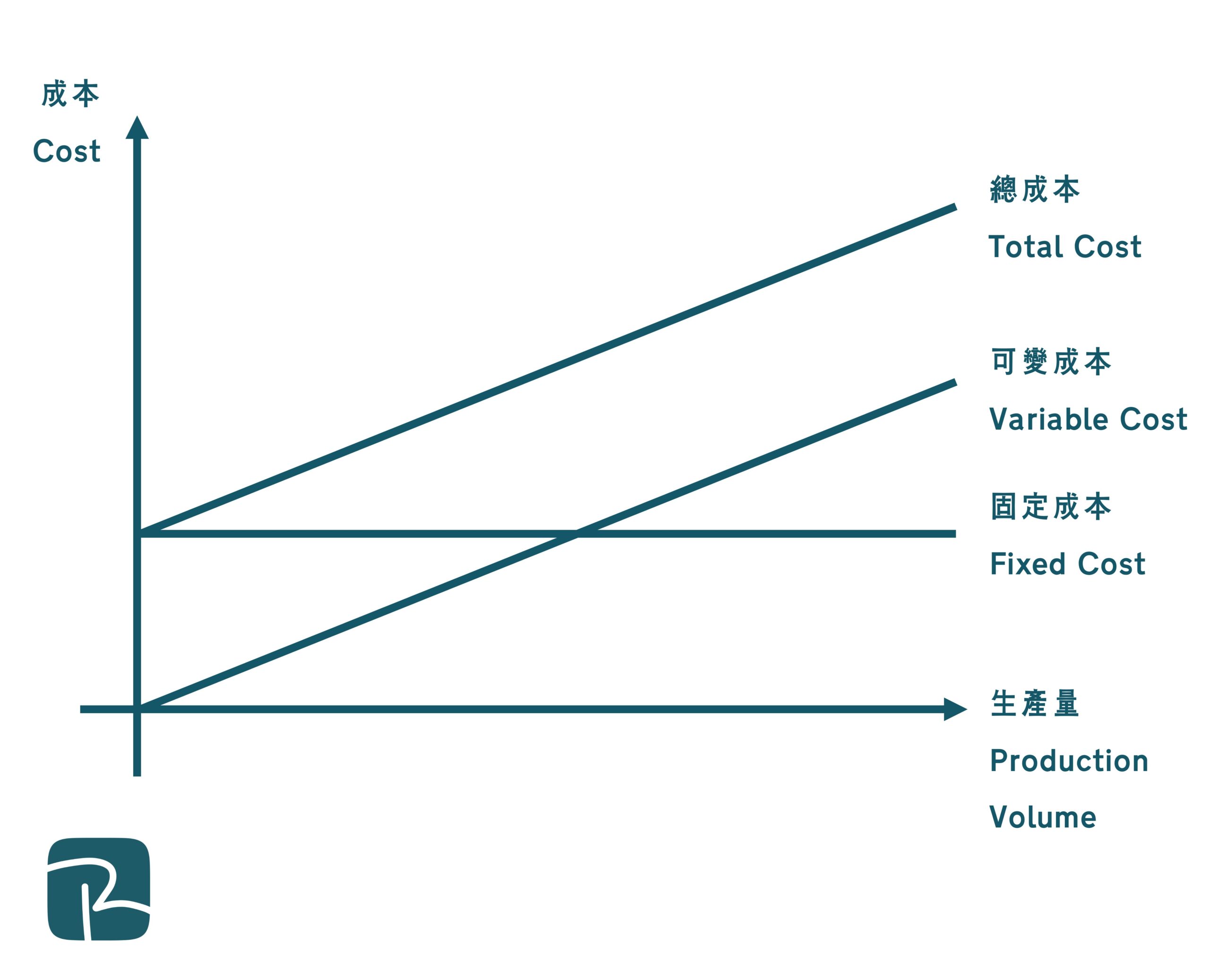

有少少 ECON 概念，你需要知道咩係「固定成本 Fixed Cost」，以及「可變成本 Variable Cost」。
（其實以前 CE 年代考過好多次，所以係翻炒題嚟）
固定成本 Fixed Cost 例子：
舖租 Rent、機器 Machines、設備 Equipment
可變成本 Variable Cost：
員工工資 Labour Cost、原材料 Material Cost
參考試題：2022-DAT-1-Q2(f), 2019-DAT-1-Q3(d)
企業策略 Corporate Strategies
2024 DSE 重要指數：⭐
難易度：💣
背書題，你需要知道咩係原設計製造商 (ODM)、原設備製造商 (OEM)、以及原創品牌設計製造商 (OBM)！
參考試題：2017-DAT-1-Q3(d)
環境保育責任 Environmental Responsibility
2024 DSE 重要指數：⭐⭐
難易度：💣
冇得溫，憑常理答就得。
題目例子：
× 寫出日常生活中的另一種節水產品的例子，並說明其如何節約用水。Give another example of a water-saving product in daily life and explain how it can save water. [2020-DAT-1-Q3(e)]
× 寫出另外兩種使用環保能源發電的產品。 Name two other products that use green energy to generate electricity. [2019-DAT-1-Q4(e)]
參考試題：2020-DAT-1-Q3(e), 2019-DAT-1-Q4(e), 2018-DAT-1-Q4(c), 2016-DAT-1-Q3(c), 2016-DAT-1-Q3(b), SP-DAT-1-Q4(b), SP-DAT-1-Q2(d)(ii)
新科技的應用 Application of New Technology
2024 DSE 重要指數：⭐
難易度：💣
冇得溫，憑常理答就得。
題目例子：
× 寫出可應用電視遊戲輸出介面的三項科技，令遊戲更具吸引力或能加強與玩家的互動。Give three technologies applicable to video game output interface the can make video games more attractive or more interactive with players. [2019-DAT-1-Q2(f)]
舉出日常生活中其他三項採用 RFID 技術讀取資料的應用。Give three other applications used in daily life that apply RFID technology to reward data. [2018-DAT-1-Q2(b)(i)&(ii)]
參考試題：2019-DAT-1-Q2(f), 2018-DAT-1-Q3(c)&(d), 2018-DAT-1-Q2(b)(i)&(ii), 2018-DAT-1-Q2(a)(iv), 2018-DAT-1-Q2(a)(iii), SP-DAT-1-Q2(c), SP-DAT-1-Q2(a)
試卷二丙／設計實踐及材料處理
下列表格係歷年考過嘅題目，供大家參考：
| 年份 | 木材題 | 金屬題 | 塑膠題 |
| 2023 | 手動木琴 | 行李箱 | 塑膠伸縮手臂玩具 |
| 2022 | 可供使用者擺放手提電腦的小桌子 | 用於儲存和陳列手錶的金屬箱 | 兒童塑膠玩具 |
| 2021 | 實木製成的機械玩具 | 一張裝在浴室牆上的折疊式凳子 | 適用於微波爐的用完即棄的食物容器 |
| 2020 | 木櫈 | 以機械動力驅動的機械人玩具 | 伸縮塑膠棒及地板清潔刷 |
| 2019 | 實木嬰兒牀 | 毛巾架 | 座檯風扇 |
| 2018 | 餐車 | 兒童滑板車 | 兒童玩具 |
| 2017 | 供兒童使用的戶外鞦韆 | 摺疊式伸縮拉伸行李車 | 亞加力膠盒子 |
| Q7 | Q8 | Q9 | |
| 2016 | 手動壓鋁罐器 | 用作盛載巧克力的真空吸塑成型塑膠托盒 | 扶手椅 |
| 木材題 | Q8 | Q9 | |
| 2015 | 設有裝拆座位及背板的兒童搖椅 | 鐵路車站入閘機／超級市場入閘機／自動扶手電梯 | 玻璃瓶盛載醋／塑膠瓶盛載水／鋁罐盛載汽水 |
| 木材題 | Q8 | 金屬題 | |
| 2014 | 可裝拆電視檯 | 吹氣塑膠鴨子／木製玩具鴨子 | 金屬手推車／以青銅製成的硬幣 |
| Q7 | Q8 | 金屬題 | |
| 2013 | 茶几 | 鉗子／藥丸切割器／鑷子／盛載酒精的塑料瓶 | 購物車 |
| 2012 | 木凳子／膠凳子 | 懸臂木樑／木製花園閘門 | 垃圾桶／戶外垃圾袋盛器 |
| Q7 | Q8 | Q9 | |
| PP | 花剪／指甲鉗 | 可扁平包裝的拖鞋架 | 橫樑 |
| SP | 塑膠材料編碼 | 托架 | 電腦綜合製造系統 |
試卷二戊／視像化及電腦輔助設計模塑
技術顯像 Technical Visualisation

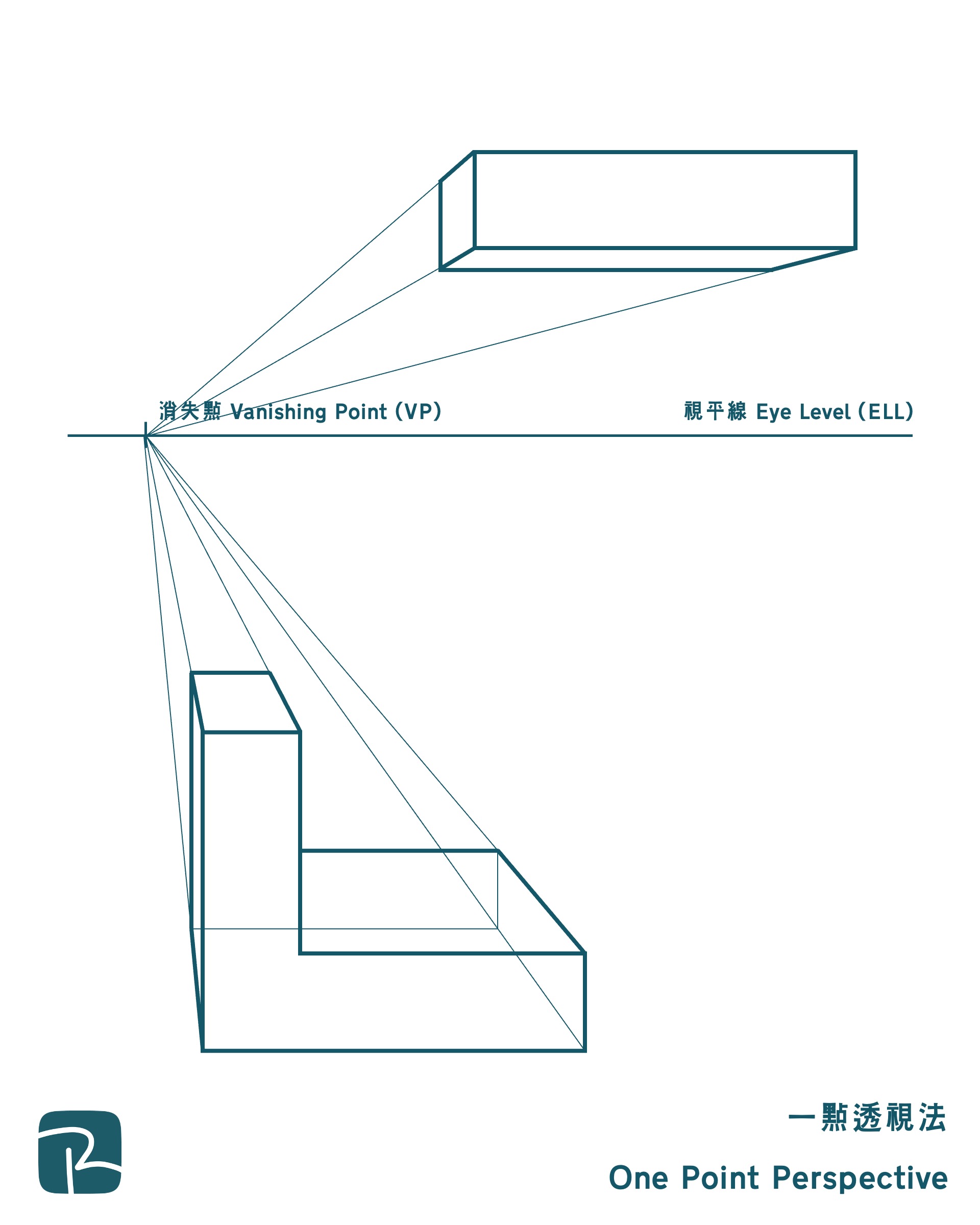

一點透視法 One Point Perspective
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣
參考試題：2023-DAT-P2E-Q14(a)(i), 2022-DAT-P2E-Q14(a), 2021-DAT-P2E-Q14(c)(i), 2020-DAT-P2E-Q14(a), 2020-DAT-P2E-Q13(a)&(b)(ii), 2019-DAT-P2E-Q13(a)&(b), 2016-DAT-P2E-Q14(b)(i)

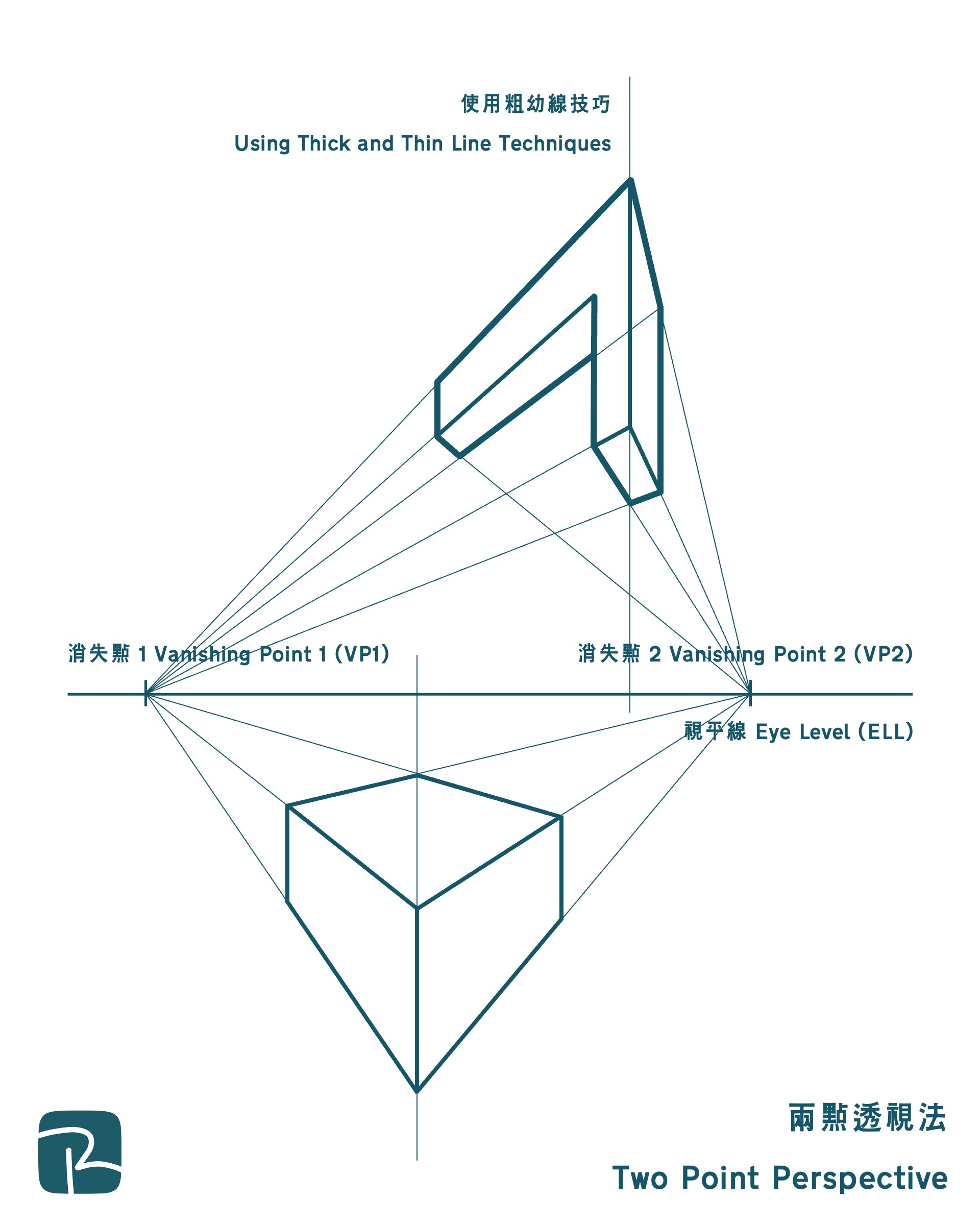

兩點透視法 Two Point Perspective
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣💣
參考試題：2018-DAT-P2E-Q14(a), 2017-DAT-P2E-Q14(b)(ii), SP-DAT-P2E-Q3(a)(i)
等角圖 Isometric Drawing
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣
參考試題：2022-DAT-P2E-Q13(b)(i)&(ii), 2021-DAT-P2E-Q14(a), 2020-DAT-P2E-Q14(b)(i), 2018-DAT-P2E-Q13(a)(i), 2017-DAT-P2E-Q14(c)(i), 2017-DAT-P2E-Q13(a)(i), 2014-DAT-P2E-Q14(b), 2012-DAT-P2E-Q15(b), PP-DAT-P2E-Q15(b)
半斜視圖 Oblique Drawing
2024 DSE 重要指數：⭐⭐⭐
難易度：💣💣
參考試題：2021-DAT-P2E-Q14(b), 2013-DAT-P2E-Q14(a)
工程圖 Engineering Drawing

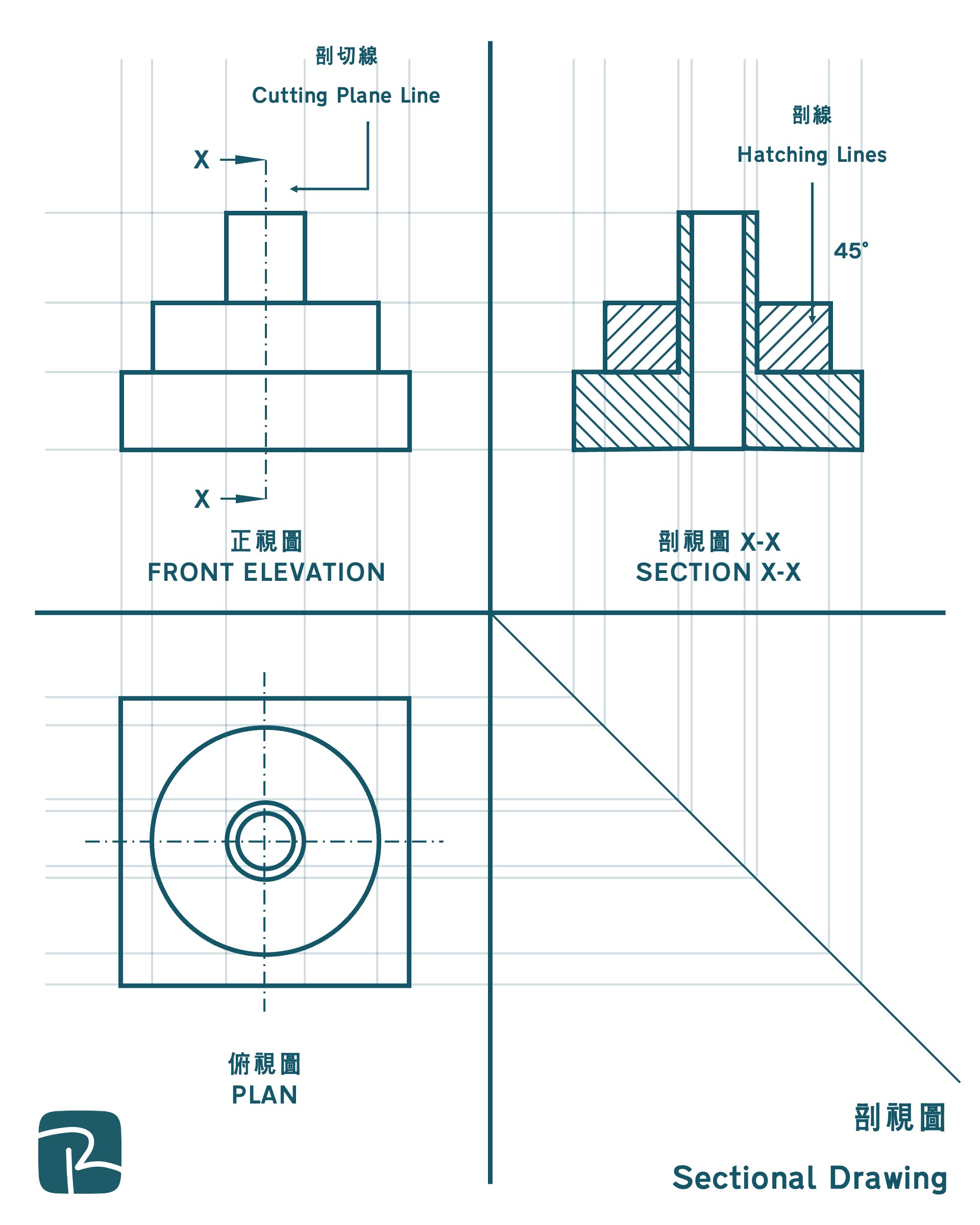

剖視圖 Sectional Drawing
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣💣💣
參考試題：2023-DAT-P2E-Q13(a)(i), 2022-DAT-P2E-Q13(a)(i), 2020-DAT-P2E-Q15(a)(ii), 2017-DAT-P2E-Q15(a), 2016-DAT-P2E-Q15(a), 2015-DAT-P2E-Q14(b)(ii)
正投影視圖 Orthographic Projection － 第一角投影法 First Angle Projection
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣💣💣
參考試題：2023-DAT-P2E-Q13(a)(ii), 2022-DAT-P2E-Q13(a)(ii), 2020-DAT-P2E-Q15(a)(i), 2019-DAT-P2E-Q14(c), 2018-DAT-P2E-Q15(a), 2014-DAT-P2E-Q14(a), 2013-DAT-P2E-Q13(b)(i)
正投影視圖 Orthographic Projection － 第三角投影法 Third Angle Projection
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣💣💣💣
參考試題：2021-DAT-P2E-Q13(a), 2015-DAT-P2E-Q14(b)(i)

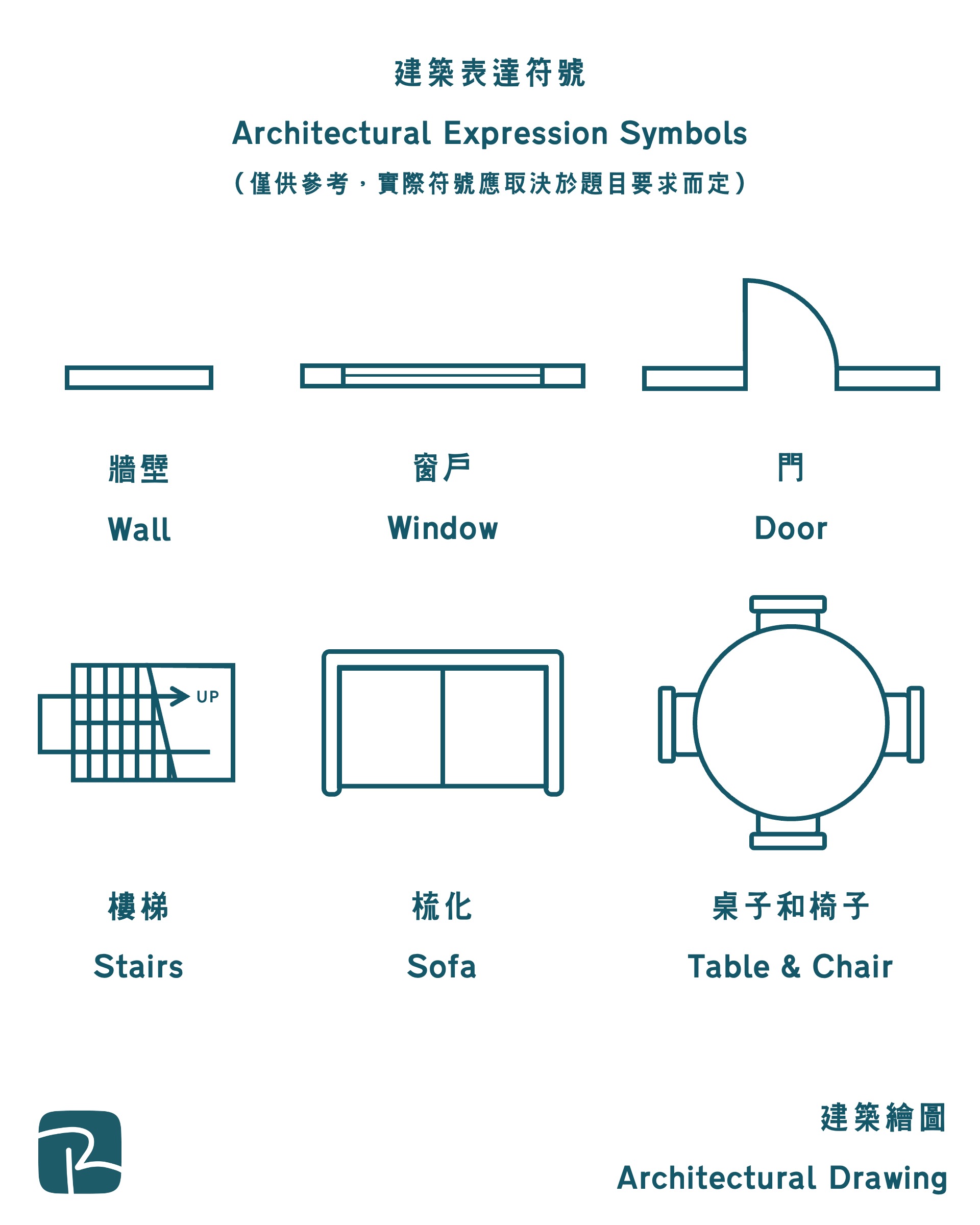

建築繪圖 Architectural Drawing
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣💣
參考試題：2018-DAT-P2E-Q14(b), 2016-DAT-P2E-Q14(a)(i), PP-DAT-P2E-Q13(a)
零件分散圖 Exploded Drawing
2024 DSE 重要指數：⭐⭐
難易度：💣💣💣
參考試題：2022-DAT-P2E-Q13(b)(ii)

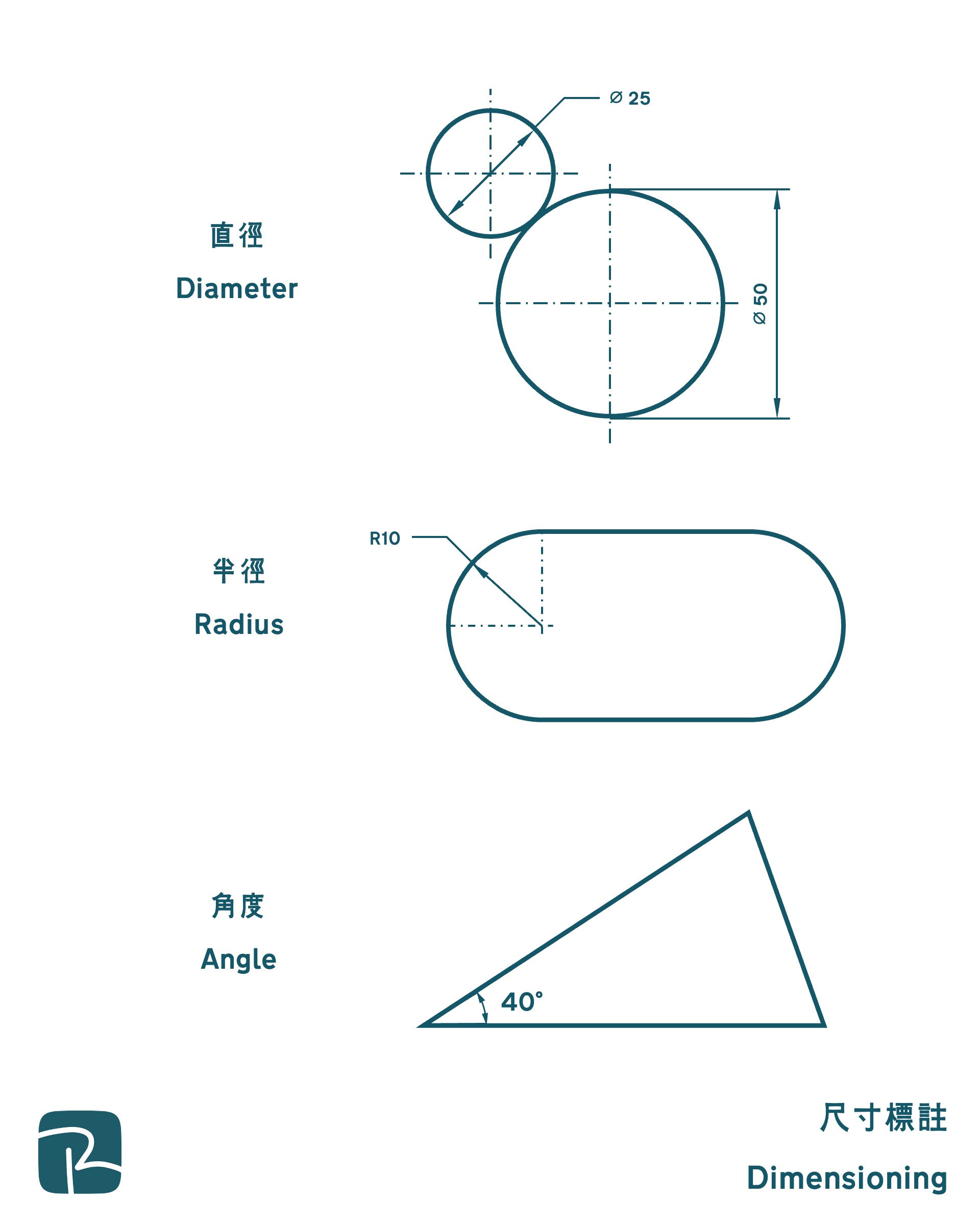

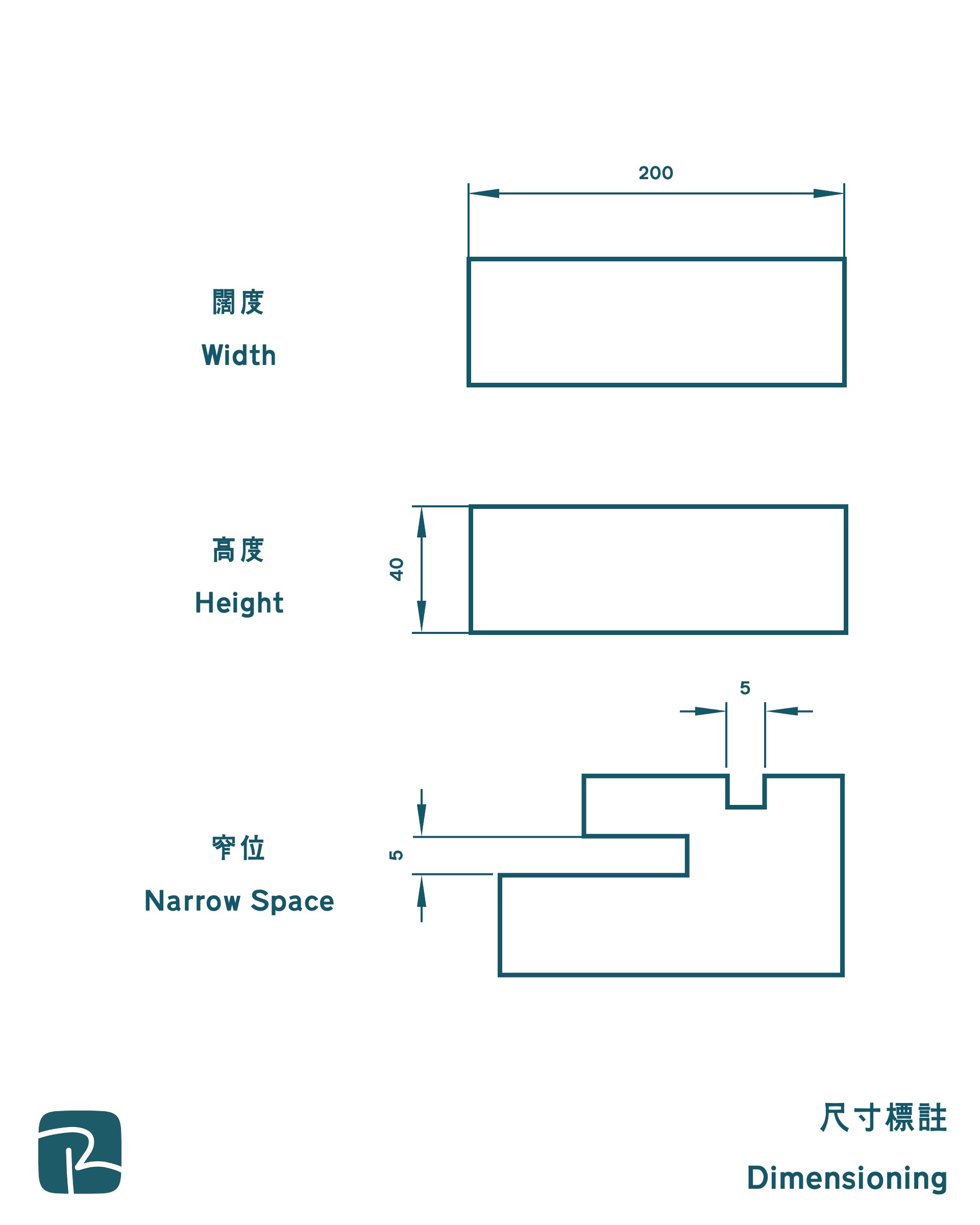

尺寸標註 Dimensioning
2024 DSE 重要指數：⭐⭐
難易度：💣💣
參考試題：2022-DAT-P2E-Q15(a)
立體模塑的概念 3D Modelling Concepts

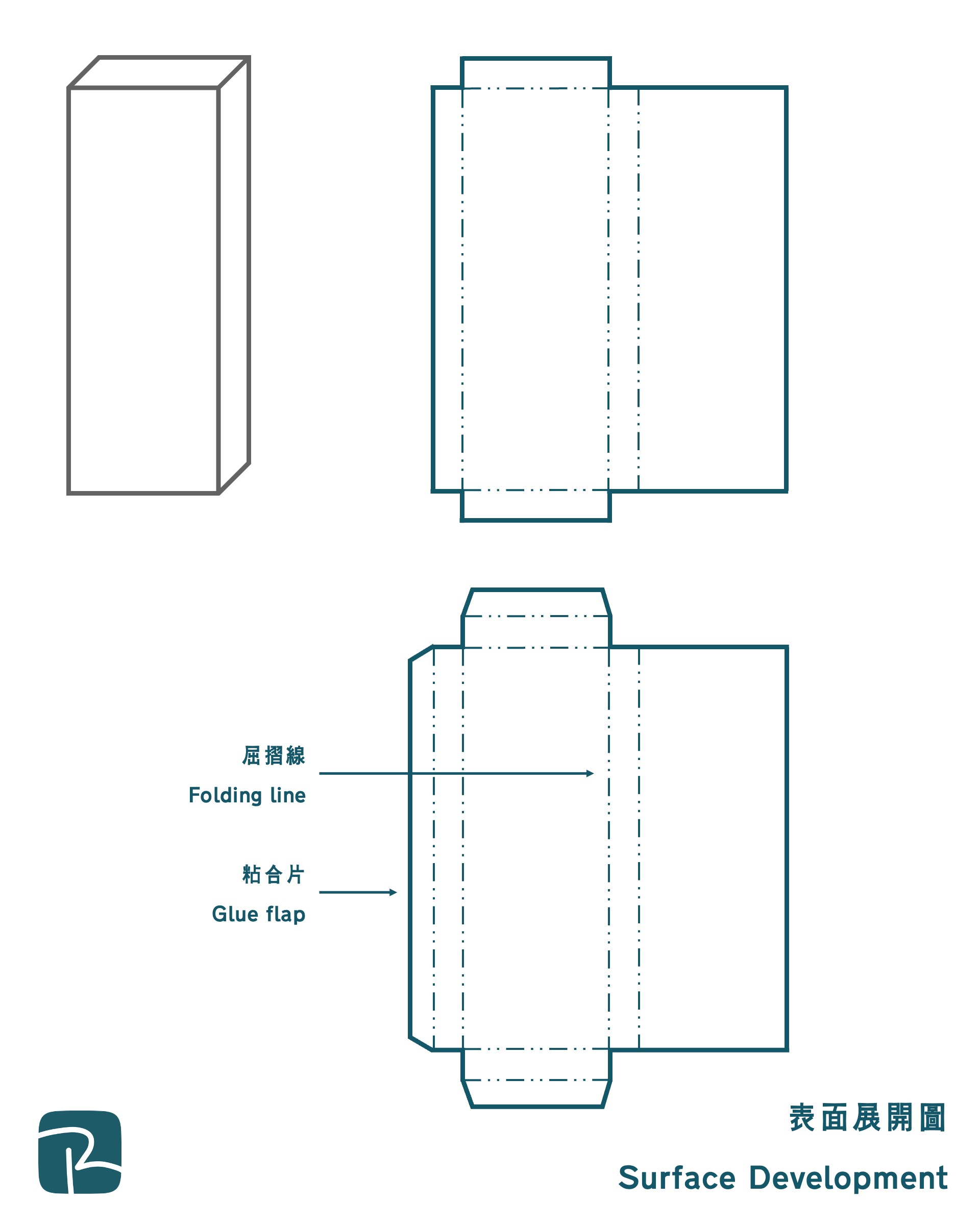

表面展開圖 Surface Development
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣💣
參考試題：2023-DAT-P2E-Q14(c), 2022-DAT-P2E-Q14(b), 2021-DAT-P2E-Q13(b), 2018-DAT-P2E-Q13(b)
設計傳意項目演示 Present of Design Communications
連續插圖 Sequential Illustrations（即步驟演示）
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣💣💣
參考試題：2023-DAT-P2E-Q15(a), 2021-DAT-P2E-Q15(a), 2019-DAT-P2E-Q13(c), 2017-DAT-P2E-Q14(a), 2016-DAT-P2E-Q13(a)
數據演示 Data Presentation
2024 DSE 重要指數：⭐⭐
難易度：💣
參考試題：2017-DAT-P2E-Q13(b)&(c), 2016-DAT-P2E-Q13(c), 2012-DAT-P2E-Q13(b)(i), PP-DAT-P2E-Q13(b)
圖象視覺效果 Visual Impact of Graphics
色調明暗法 Tone Shading
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣💣
參考試題：2023-DAT-P2E-Q13(b), 2022-DAT-P2E-Q15(b), 2021-DAT-P2E-Q13(c), 2020-DAT-P2E-Q14(b)(iii), 2019-DAT-P2E-Q14(a), 2018-DAT-P2E-Q13(a)(ii), 2016-DAT-P2E-Q14(b)(i)
粗幼線 Thick and Thin Line
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣
參考試題：2023-DAT-P2E-Q14(a)(ii), 2022-DAT-P2E-Q13(b)(iii), 2020-DAT-P2E-Q14(b)(ii), 2019-DAT-P2E-Q14(b), 2018-DAT-P2E-Q13(a)(ii), 2017-DAT-P2E-Q14(b)(ii)

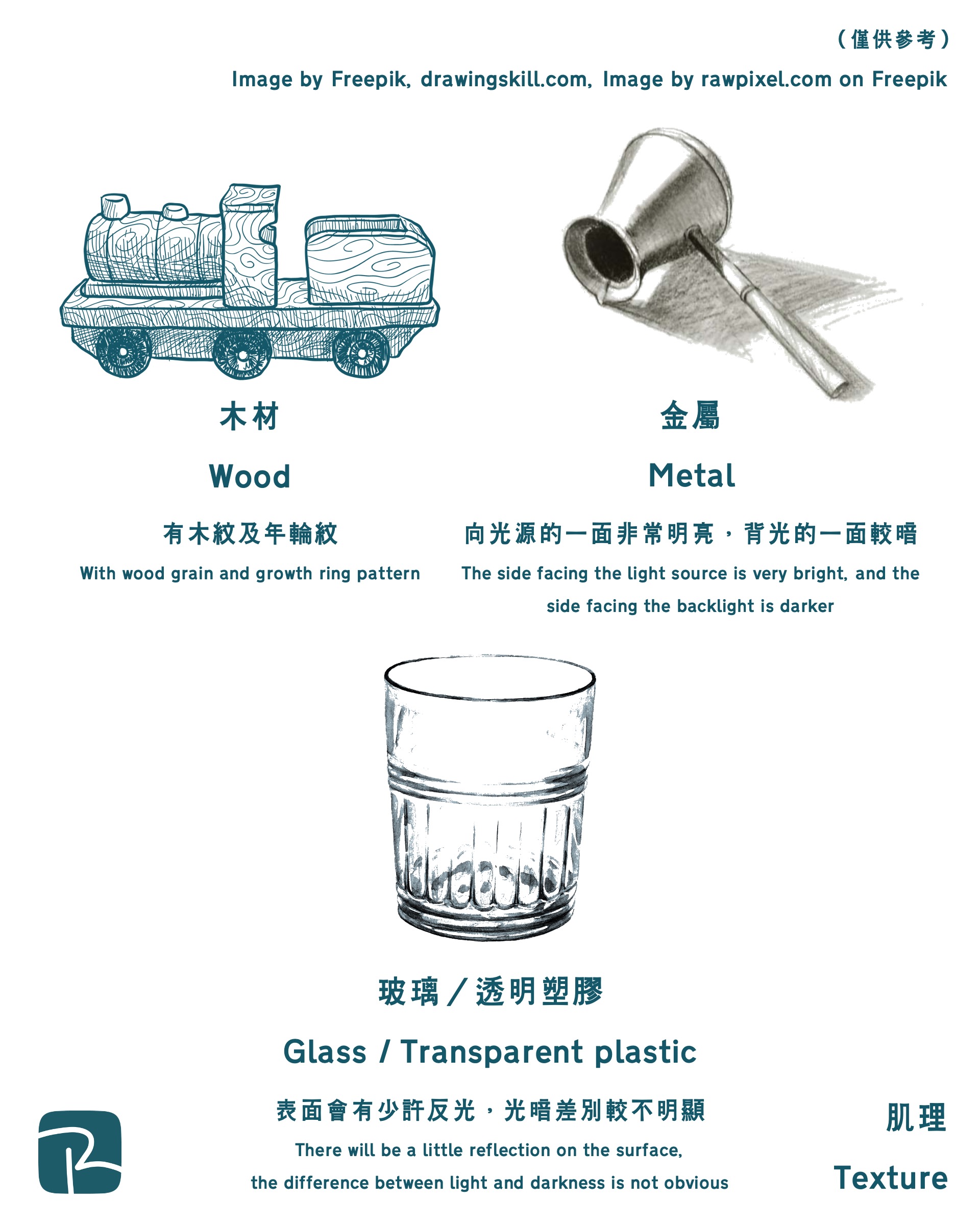

著色 Colouring, 肌理 Texture
2024 DSE 重要指數：⭐
難易度：💣
參考試題：2020-DAT-P2E-Q13(b)(i), 2016-DAT-P2E-Q14(b)(ii)

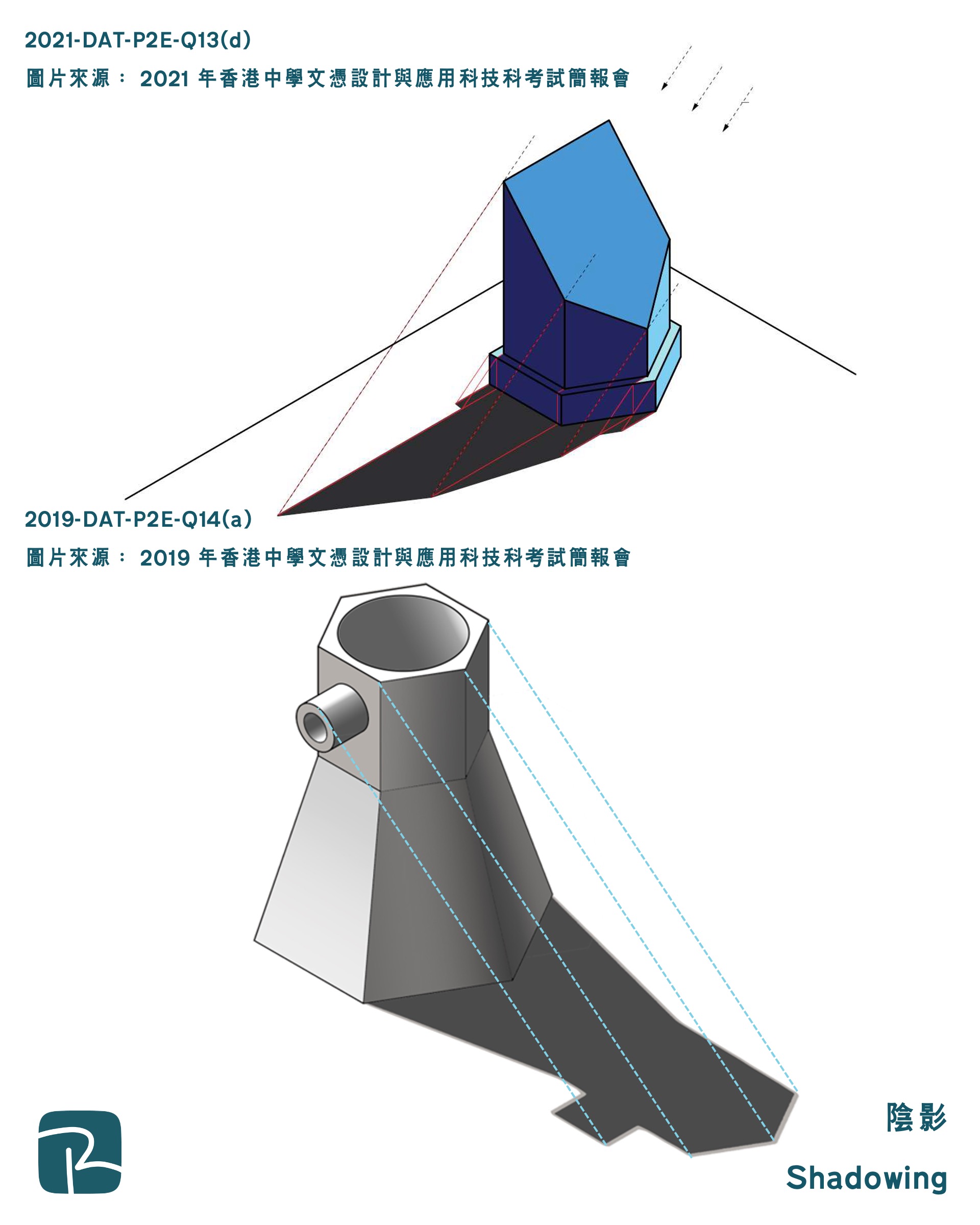

陰影 Shadowing
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣💣💣
參考試題：2021-DAT-P2E-Q13(d), 2019-DAT-P2E-Q14(a)
電腦輔助設計 Computer-aided Design
功能法（特徵建模） Features Approach (Features-based modelling)
2024 DSE 重要指數：⭐⭐⭐⭐⭐
難易度：💣💣
創建 Create
拉厚／拉伸 Extrude
沿直線移動平面輪廓製作立體實體。
拉厚切割／拉伸切割 Extrude Cut
沿直線移動平面輪廓移除立體實體入面嘅材料。
旋轉 Rotate
喺軸上旋轉平面輪廓以製作立體實體。
掃掠 Sweep
沿預設軌道移動平面輪廓製作立體實體。
延伸／斷面混成 Loft
集結一連串的輪廓製作立體實體。
鏡像 Mirror
沿平面複製立體實體。
矩形陣列 Rectangular Array
環形陣列 Circular Array
修改 Modify
圓角 Fillet
令邊緣或角落變得平滑。
倒角 Chamfer
令邊緣或角落變得平直鋒利。
薄殼 Shell
挖去立體物件嘅部份物料，從而製作出空殼物件。
參考試題：2023-DAT-P2E-Q15(b), 2022-DAT-P2E-Q15(c), 2021-DAT-P2E-Q15(b)(ii), 2020-DAT-P2E-Q15(b)(ii), 2019-DAT-P2E-Q15(b)(ii), 2018-DAT-P2E-Q15(b)(ii)
圖元法（布爾運算）Primitive Approach (Boolean operation)
2024 DSE 重要指數：⭐⭐⭐⭐
難易度：💣💣
∪ 聯集 Union
兩個結合主體形狀範圍內的面積。
∩ 交集 Interest
兩個重疊範圍內嘅面積。
－ 差集 Subtract
一個形狀同另一個重疊形狀範圍內剩餘嘅面積，
參考試題：2021-DAT-P2E-Q15(b)(i), 2020-DAT-P2E-Q15(b)(i), 2014-DAT-P2E-Q15(a)&(b), 2013-DAT-P2E-Q15(b)(ii)&(iii), 2012-DAT-P2E-Q14(b), PP-DAT-P2E-Q14(b), SP-DAT-P2E-Q2(a)
鳴謝：
香港特別行政區政府教育局 課程發展處科技教育組《中學設計與科技科目學習資源機械結構及機械元件延展學習材料》2020 年 9 月
